Android hdpi ldpi mdpi xhdpi xxhdpi适配详解

1、了解几个概念
(1)分辨率。分辨率就是手机屏幕的像素点数,一般描述成屏幕的“宽×高”,安卓手机屏幕常见的分辨率有480×800、720×1280、1080×1920等。720×1280表示此屏幕在宽度方向有720个像素,在高度方向有1280个像素。
(2)屏幕大小。屏幕大小是手机对角线的物理尺寸,以英寸(inch)为单位。比如某某手机为“5寸大屏手机”,就是指对角线的尺寸,5寸×2.54厘米/寸=12.7厘米。

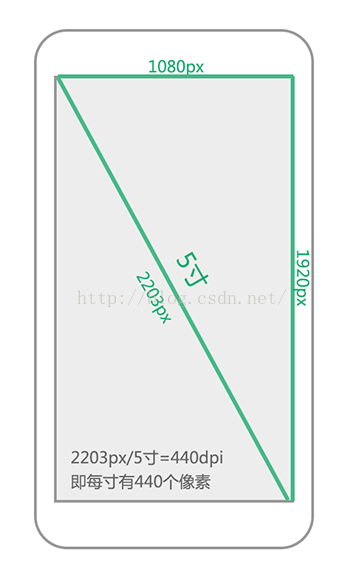

(3)密度(dpi,dots per inch;或PPI,pixels per inch)。从英文顾名思义,就是每英寸的像素点数,数值越高当然显示越细腻。假如我们知道一部手机的分辨率是1080×1920,屏幕大小是5英寸,你 能否算出此屏幕的密度呢?哈哈,中学的勾股定理派上用场啦!通过宽1080和高1920,根据勾股定理,我们得出对角线的像素数大约是2203,那么用 2203除以5就是此屏幕的密度了,计算结果是440。440dpi的屏幕已经相当细腻了。

2、实际密度与系统密度
尚未发现他处使用“实际密度”和“系统密度”这两个词汇,暂时由我如此定义吧。
“实际密度”就是我们自己算出来的密度,这个密度代表了屏幕真实的细腻程度,如上述例子中的440dpi就是实际密度,说明这块屏幕每寸有440个 像素。5英寸1080×1920的屏幕密度是440,而相同分辨率的4.5英寸屏幕密度是490。如此看来,屏幕密度将会出现很多数值,呈现严重的碎片 化。而密度又是安卓屏幕将界面进行缩放显示的依据,那么安卓是如何适配这么多屏幕的呢?

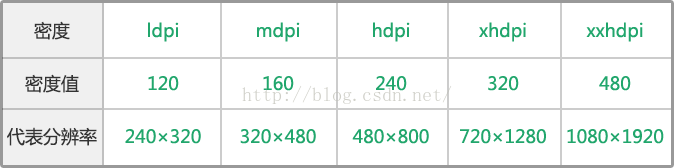

其实,每部安卓手机屏幕都有一个初始的固定密度,这些数值是120、160、240、320、480,我们权且称为“系统密度”。大家发现规律没 有?相隔数值之间是2倍的关系。一般情况下,240×320的屏幕是低密度120dpi,即ldpi;320×480的屏幕是中密度160dpi,即 mdpi;480×800的屏幕是高密度240dpi,即hdpi;720×1280的屏幕是超高密度320dpi,即xhdpi;1080×1920的 屏幕是超超高密度480dpi,即xxhdpi。
安卓对界面元素进行缩放的比例依据正是系统密度,而不是实际密度。

3、一个重要的单位dp
dp也可写为dip,即density-independent pixel。你可以想象dp更类似一个物理尺寸,比如一张宽和高均为100dp的图片在320×480和480×800的手机上“看起来”一样大。而实际 上,它们的像素值并不一样。dp正是这样一个尺寸,不管这个屏幕的密度是多少,屏幕上相同dp大小的元素看起来始终差不多大。
另外,文字尺寸使用sp,即scale-independentpixel的缩写,这样,当你在系统设置里调节字号大小时,应用中的文字也会随之变大变小。

4、dp与px的转换
在安卓中,系统密度为160dpi的中密度手机屏幕为基准屏幕,即320×480的手机屏幕。在这个屏幕中,1dp=1px。

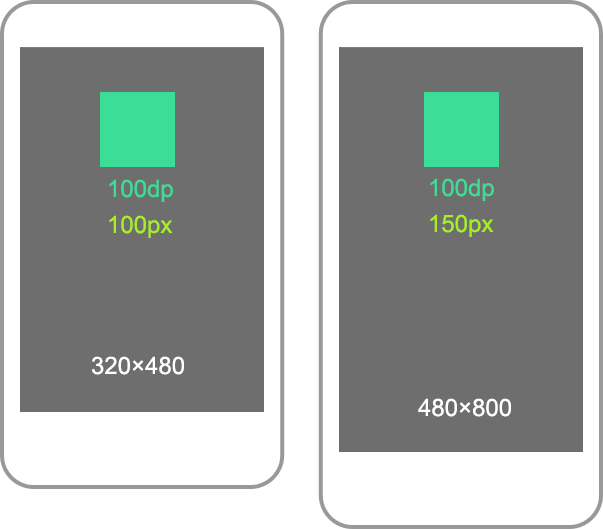

100dp在320×480(mdpi,160dpi)中是100px。那么100dp在480×800(hdpi,240dpi)的手机上是多少 px呢?我们知道100dp在两个手机上看起来差不多大,根据160与240的比例关系,我们可以知道,在480×800中,100dp实际覆盖了 150px。因此,如果你为mdpi手机提供了一张100px的图片,这张图片在hdpi手机上就会拉伸至150px,但是他们都是100dp。
中密度和高密度的缩放比例似乎可以不通过160dpi和240dpi计算,而通过320px和480px也可以算出。但是按照宽度计算缩放比例不适 用于超高密度xhdpi和超超高密度xxhdpi了。即720×1280中1dp是多少px呢?如果用720/320,你会得出1dp=2.25px,实 际这样算出来是不对的。dp与px的换算要以系统密度为准,720×1280的系统密度为320,320×480的系统密度为 160,320/160=2,那么在720×1280中,1dp=2px。同理,在1080×1920中,1dp=3px。
大家可以记住下面这个比例,dp与px的换算就十分easy啦!
ldpi:mdpi:hdpi:xhdpi:xxhdpi=3:4:6:8:12,我们发现,相隔数字之间还是2倍的关系。计算的时候,以mdpi 为基准。比如在720×1280(xhdpi)中,1dp等于多少px呢?mdpi是4,xhdpi是8,2倍的关系,即1dp=2px。反着计算更重 要,比如你用PhotoShop在720×1280的画布中制作了界面效果图,两个元素的间距是20px,那要标注多少dp呢?2倍的关系,那就是 10dp!

当安卓系统字号设为“普通”时,sp与px的尺寸换算和dp与px是一样的。比如某个文字大小在720×1280的PS画布中是24px,那么告诉工程师,这个文字大小是12sp。

5、建议在xdhpi中作图
安卓手机有这么多屏幕,我到底依据哪种屏幕作图呢?没有必要为不同密度的手机都提供一套素材,大部分情况下,一套就够了。
现在手机比较高的分辨率是1080×1920,你可以选择这个尺寸作图,但是图片素材将会增大应用安装包的大小。并且尺寸越大的图片占用的内存也就 越高。如果你不是设计ROM,而是做一款应用,我建议大家用PS在720×1280的画布中作图。这个尺寸兼顾了美观性、经济性和计算的简单。美观性是 指,以这个尺寸做出来的应用,在720×1280中显示完美,在1080×1920中看起来也比较清晰;经济性是指,这个分辨率下导出的图片尺寸适中,内 存消耗不会过高,并且图片文件大小适中,安装包也不会过大;计算的简单,就是1dp=2px啊,多好计算啊!
做出来的图片,记着让界面工程师放进drawable-xhdpi的资源文件夹中。

6、屏幕的宽高差异

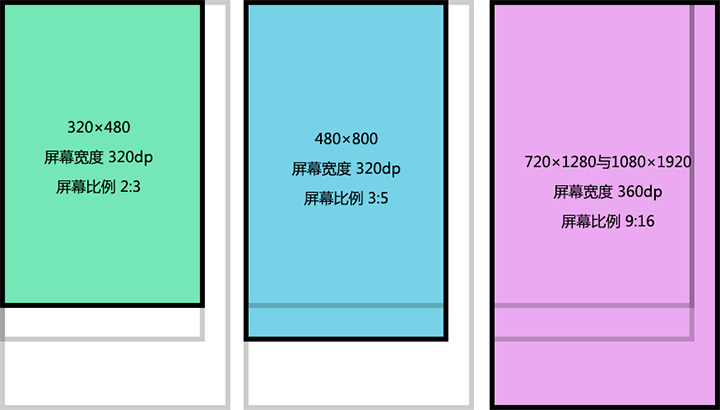

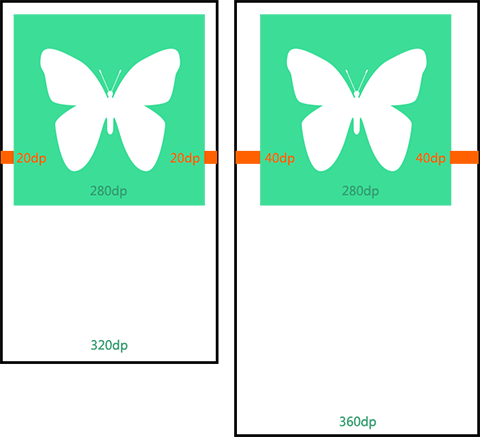

在720×1280中作图,要考虑向下兼容不同的屏幕。通过计算我们可以知道,320×480和480×800的屏幕宽度都是320dp,而 720×1280和1080×1920的屏幕宽度都是360dp。它们之间有40dp的差距,这40dp在设计中影响还是很大的。如下图蝴蝶图片距离屏幕 的左右边距在320dp宽的屏幕和360dp宽的屏幕中就不一样。

不仅宽度上有差异,高度上的差异更加明显。对于天气等工具类应用,由于界面一般是独占式的,更要考虑屏幕之间的比例差异

如果想消除这些比例差异,可以通过添加布局文件来实现。一般情况下,布局文件放在layout文件夹中,如果要单独对360dp的屏幕进行调整,你 可以单做做一个布局文件放在layout-w360dp中;如果你想对某个特殊的分辨率进行调整,那么你可以将布局文件放在标有分辨率的文件夹中,如 layout-854×480。

7、几个资源的文件夹
在720×1280中做了图片,要让开发人员放到drawable-xhdpi的资源文件夹中,这样才可以显示正确。个人认为仅提供一套素材就可以 了,可以测试一下应用在低端手机上运行是否流畅,如果比较卡顿,可以根据需要提供部分mdpi的图片素材,因为xhdpi中的图片运行在mdpi的手机上 会比较占内存。
以应用图标为例,xhdpi中的图标大小是96px,如果要单独给mdpi提供图标,那么这个图标大小是48px,放到drawable-mdpi 的资源文件夹中。各个资源文件夹中的图片尺寸同样符合ldpi:mdpi:hdpi:xhdpi:xxhdpi=3:4:6:8:12的规律。

如果你把一个高2px的分割线素材做成了9.png图片,你想让细线在不同密度中都是2px,而不被安卓根据密度进行缩放,怎么办?你可以把这个分 割线素材放到drawable-nodpi中,这个资源文件夹中的图片,将按照实际像素大小进行显示,而不会被安卓根据密度进行缩放。即在mdpi中细线 是2px(2dp),在xhdpi中细线是2px(1dp)。

表 1. 可用于为 不同屏幕配置提供特殊资源的配置限定符。

屏幕特性 限定符 说明
尺寸 small 适用于尺寸屏幕的资源。
normal 适用于正常尺寸屏幕的资源。(这是基线尺寸。)
large 适用于尺寸屏幕的资源。
xlarge 适用于超大尺寸屏幕的资源。
密度 ldpi 适用于低密度 (ldpi) 屏幕 (~120dpi) 的资源。
mdpi 适用于中密度 (mdpi) 屏幕 (~160dpi) 的资源。(这是基线 密度。)
hdpi 适用于高密度 (hdpi) 屏幕 (~240dpi) 的资源。
xhdpi 适用于超高密度 (xhdpi) 屏幕 (~320dpi) 的资源。
xxhdpi 适用于超超高密度 (xxhdpi) 屏幕 (~480dpi) 的资源。
xxxhdpi 适用于超超超高密度 (xxxhdpi) 屏幕 (~640dpi) 的资源。此限定符仅适用于 启动器图标,请参阅上面的
nodpi 适用于所有密度的资源。这些是密度独立的资源。不管当前屏幕的密度如何,系统都不会 缩放以此限定符标记的资源。
tvdpi 适用于密度介于 mdpi 和 hdpi 之间屏幕(约为 213dpi)的资源。它并不是 “主要”密度组,主要用于电视,而大多数应用都不 需要它 — 对于大多数应用而言,提供 mdpi 和 hdpi 资源便已足够,系统将根据需要对其进行 缩放。如果发现必须提供 tvdpi 资源,应以 1.33*mdpi 的系数 调整其大小。例如,mdpi 屏幕的 100px x 100px 图像应该相当于 tvdpi 的 133px x 133px。
方向 land 适用于横屏(长宽比)的资源。
port 适用于竖屏(高宽比)的资源。
纵横比 long 适用于纵横比明显高于或宽于(分别在竖屏 或横屏时)基线屏幕配置的屏幕的资源。
notlong 适用于使用纵横比类似于基线屏幕 配置的屏幕的资源。

https://developer.android.com/guide/practices/screens_support

  • xhdpi:2.0
  • hdpi:1.5
  • mdpi:1.0(基准)
  • ldpi:0.75
  • https://developer.android.com/training/multiscreen/screendensities
